第三方失效分析檢測機構中鋼國檢可提供鋼材、軸承、齒輪、軸類、緊固件、焊接結構件、鋼絲繩等失效分析全面檢測服務，作為綜合性國家級檢測中心，旗下實驗室擁有CAL、CMA、CNAS、ILAC、SCS等資質認證，檢測設備齊全，數據科學可靠，檢測服務覆蓋全國，3-7個工作日便可出具失效分析檢測報告。

◆ 檢測項目及標準◆

失效分析檢測項目

失效分析包括多個檢測項目，這些項目可根據具體需求進行定制。常見的失效分析項目包括：

外觀檢查：對失效或損壞部件進行初步檢查，觀察其表面是否存在裂紋、腐蝕、變形等明顯的損壞特征。

斷口分析：通過顯微鏡觀察斷口形貌，確定斷裂方式（如脆性斷裂、延性斷裂、疲勞斷裂等）。

力學性能測試：通過拉伸、硬度、沖擊等力學性能測試，評估材料或部件是否存在超負荷工作、疲勞損傷等情況。

金相分析：采用金相顯微鏡分析金屬材料的組織結構，找出晶粒不均、夾雜物、裂紋等缺陷。

化學成分分析：檢測金屬或合金的化學成分，確認是否符合設計要求，以及是否存在因材料成分不當導致的失效問題。

腐蝕分析：分析材料在腐蝕環境中的表現，查找由于腐蝕引起的性能下降或失效。

疲勞分析：對經歷反復應力的部件進行疲勞分析，了解其在長期使用過程中是否存在疲勞破壞的風險。

熱處理分析：分析材料的熱處理過程是否得當，確認是否因?yàn)闊崽幚聿划?dāng)導致材料性能不合格。

環境模擬試驗：模擬產品實際使用環境，進行加速老化、腐蝕等試驗，評估產品在不同環境下的性能表現。

失效分析標準

失效分析需遵循相關標準以確?？茖W(xué)性和權威性。例如：
GB/T 3077-2015《合金結構鋼》

GB/T 3880-2020《鋼絲繩的失效分析》

SY/T 6945-2013《石油管材失效分析》

GB/T 1814-1979《鋼材斷口檢驗法》
ISO/TS 16949《汽車行業的質量管理體系》
GB/T 13298-2015《金屬顯微組織檢驗方法》
GB/T 3098.1-2010 《緊固件機械性能 螺栓、螺釘和螺柱》
GB/T 4340.1-2009《金屬材料 維氏硬度試驗 第 1 部分:試驗方法》
GB/T 17359-2023《微束分析 原子序數不小于 11 的元素能譜法定量分析》
GB/T 4336-2016/XG1-2017《碳素鋼和中低合金鋼 多元素含量的測定 火花放電 原子發射光譜法（常規法）,含國家標準第 1 號修改單》等

這些標準為失效分析提供了方法指導和技術依據，確保分析結果的公正性和準確性。

◆失效分析檢測報告-案例◆

失效分析報告是整個分析工作的核心輸出文件，中鋼國檢作為老牌第三方檢測機構，深耕行業40年，其擁有非常豐富的失效分析經驗，下面是某單位委托中鋼國檢做的中缸斷口失效分析，詳細內容如下：

檢驗對象：中缸斷口

規格型號：502*68

樣品數量：1 塊

樣品特征：已斷裂

檢驗依據：GB/T 38803-2020

主要儀器設備：1.掃描電鏡(檢 J101);2.金相顯微鏡(檢 J115);3.體視顯微鏡(檢 J116);4.維氏硬度計（檢 J118）。

檢驗項目：失效分析

理化檢驗

宏觀形貌觀察：對中缸筒斷面進行觀察，斷面較為平整，斷裂起源于近內壁處

理化檢驗項目及檢驗位置：

為便于檢測，從斷裂源處取 3 個試樣，命名為 1#~3#試樣，試樣編號及取樣 位置見表 1，檢驗項目及檢測位置見表 2

微觀斷口形貌檢驗：

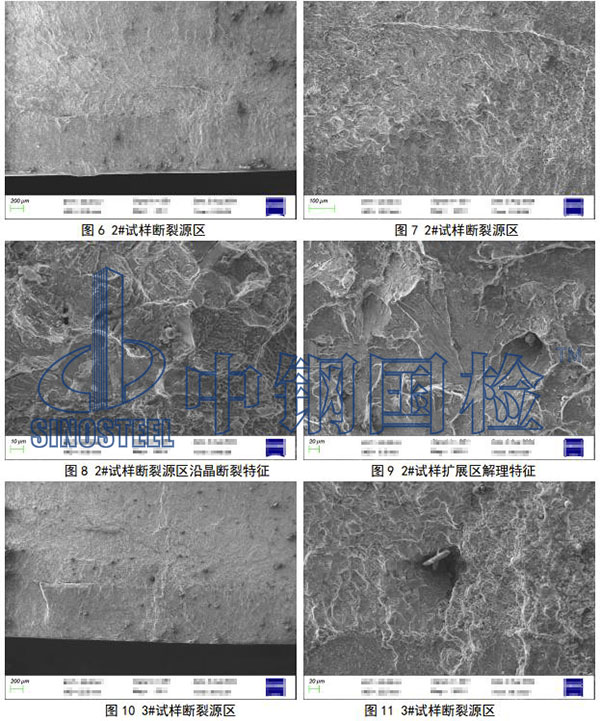

取 2#試樣和 3#試樣進行微觀斷口形貌檢驗。

2#試樣和 3#試樣斷裂起源于試樣近內壁處，斷裂源處存在沿晶斷裂特征，擴展區為解 理特征，且斷裂源區存在附著物，擴展區為解理斷裂特征

金相組織檢驗：

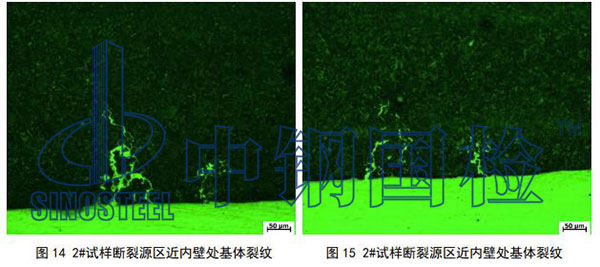

取 2#和 3#試樣進行金相組織檢驗。 2#和 3#試樣斷裂源區近內壁處基體均存在裂紋，裂紋尾端尖細呈沿晶擴展特征，部分 裂紋內部被填充，裂紋兩側均為回火馬氏體組織

能譜檢驗：

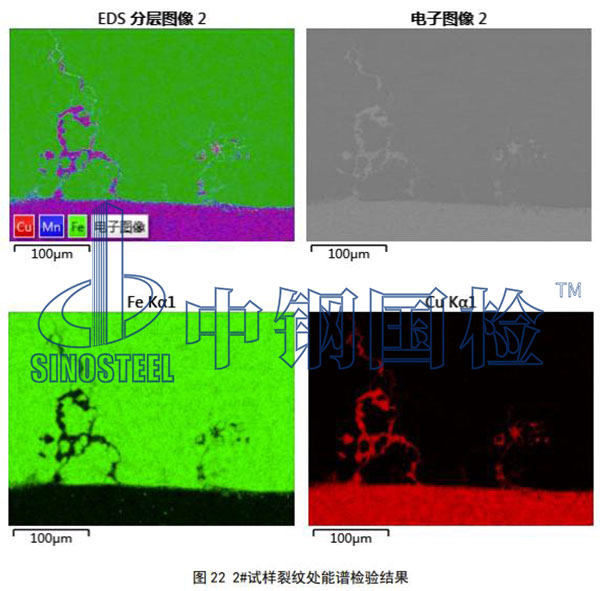

對 2#試樣近內壁處基體裂紋進行能譜檢驗，檢驗結果見圖 22。 由檢驗結果可知，2#試樣近內壁處基體裂紋中填充物質成分主要成分為 Cu，與熔銅層 一致。

維氏硬度檢驗：

取 2#試樣進行維氏硬度檢驗，檢驗結果見表 3。

非金屬夾雜物檢驗：

取 2#試樣進行非金屬夾雜物檢驗，檢驗結果見表 4。 由表 4 的檢驗結果可知，2#試樣的非金屬夾雜物符合 GB/T 3077-2015 標準 30CrMnSiA 高級優質鋼的要求。

化學成分檢驗：

取 2#試樣進行化學成分檢驗，檢驗結果見表 5。 由表 5 的檢驗結果可知，2#試樣的化學元素含量符合 GB/T 3077-2015 標準 30CrMnSiA 優質鋼的要求。

綜合分析：

由化學成分和非金屬夾雜物檢驗結果可知，中缸試樣的化學成分和非金屬夾雜物未見 異常。

由宏觀形貌觀察結果可知中缸筒斷面較為平整，斷裂起源于近內壁處。由微觀斷口形 貌檢驗結果可知，斷裂起源于試樣熔銅層交界處，斷裂源處存在沿晶斷裂特征，且斷裂源區存在附著物，擴展區為解理斷裂特征。由金相組織檢驗結果可知，2#試樣和 3#試樣近 內壁處基體均存在裂紋，裂紋尾端尖細呈沿晶擴展特征，部分裂紋內部被填充，裂紋兩側 均為回火馬氏體組織。結合能譜檢驗結果可知，2#試樣近內壁處基體裂紋內部填充為 Cu，與熔銅層一致，且沿著晶界分布。

結論 該立柱中缸的斷裂起源于近內壁處基體裂紋處，裂紋被銅填充。

綜上，失效分析是一項復雜而重要的技術活動，它通過科學手段揭示產品或材料的失效原因，并提出改進措施。中鋼國檢是專業第三方檢測機構，提供全面檢測服務，并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。
