在工業生產、建筑工程、交通運輸?shù)缺姸囝I(lǐng)域，材料或構件的破壞往往伴隨著巨大的經濟損失和潛在的安全隱患。對于需要確保產品質量、保障工程安全、預防事故發生的企業和個人而言，進行破壞原因分析顯得尤為重要。那么如何辦理破壞原因分析報告？有沒有專業第三方檢測機構推薦？本文將為大家詳細介紹，并附上正規破壞原因分析案例。

專業第三方檢測機構-中鋼國檢

中鋼國檢，全稱中鋼集團鄭州金屬制品研究院股份有限公司，是國家市場監督管理總局首批批準成立的第三方公正性技術檢驗機構。我們擁有CMA（中國計量認證）、CNAS（中國合格評定國家認可委員會）等多項國際權威資質認證，在破壞原因分析領域十分權威。中鋼國檢憑借深厚的行業積淀、先進的檢測技術和專業的服務團隊，致力于為全球客戶提供精準、高效的檢測服務。

我們的優勢：

專業團隊：匯聚了材料科學、力學、化學、無損檢測等多領域的專家，他們具備豐富的破壞分析經驗和深厚的專業知識，能夠針對不同領域的破壞問題提供精準的分析和解決方案。

先進設備：配備了國際領先的檢測設備和技術手段，如高精度光譜分析儀、掃描電子顯微鏡、萬能材料試驗機、無損探傷設備等，確保檢測結果的準確性和可靠性。

規范流程：嚴格按照國家相關標準和規范進行破壞原因分析，從現場勘查、樣品采集、實驗室檢測到報告出具，每一個環節都嚴謹細致，確保分析過程的科學性和結果的公信力。

破壞原因分析報告-案例

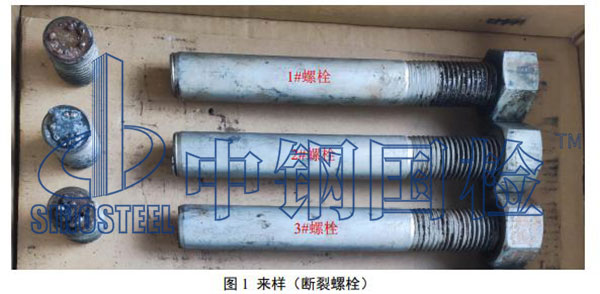

破壞原因分析報告是對設備或材料發生破壞后，針對破壞原因的深入分析。中鋼國檢作為老牌第三方檢測機構，深耕行業40年，其擁有非常豐富的破壞原因分析報告經驗，下面是某單位委托中鋼國檢風機葉片與輪轂連接螺栓失效分析，客戶送檢了3根已經斷裂的螺栓樣品，詳細內容如下：

工程部位：風機葉片與輪轂連接處

樣品名稱：風機葉片與輪轂連接螺栓

規格型號：螺母 GB/T 6170 ，雙頭螺柱 YJ-CGI59.8C-A-01 20a

樣品數量：3 根

樣品特征：已斷裂

檢驗依據：GB/T 38803-2020

主要儀器設備：1.掃描電鏡(檢 J101);2.金相顯微鏡(檢 J115);3.體視顯微鏡(檢 J116);4.低倍組織熱酸 蝕裝置(檢 J117);5.火花放電直讀光譜儀(檢 C010);6.維氏硬度計(檢 J118)。

檢驗項目：失效分析

理化檢驗情況：

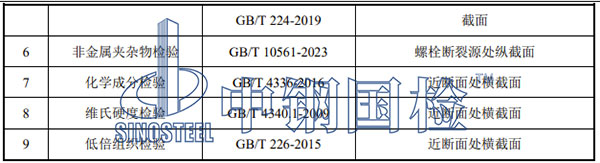

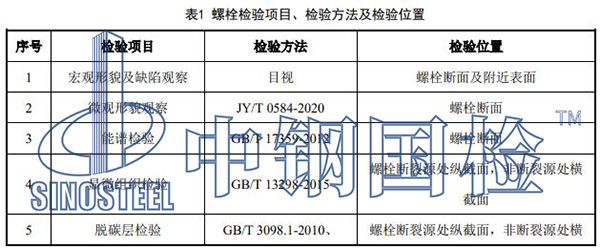

為分析斷裂原因，需對斷裂螺栓進行理化檢驗。檢驗項目、檢驗方法及檢驗位置見表 1。

宏觀形貌及缺陷觀察：

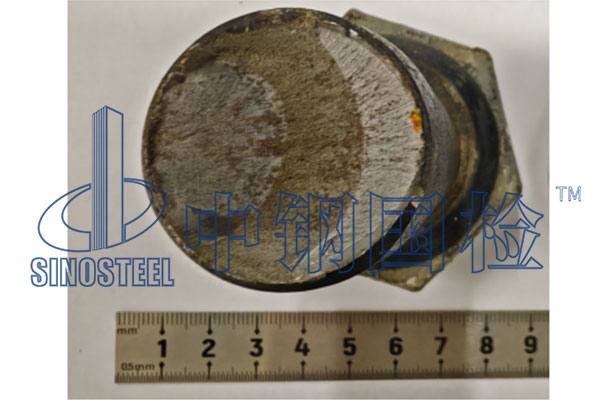

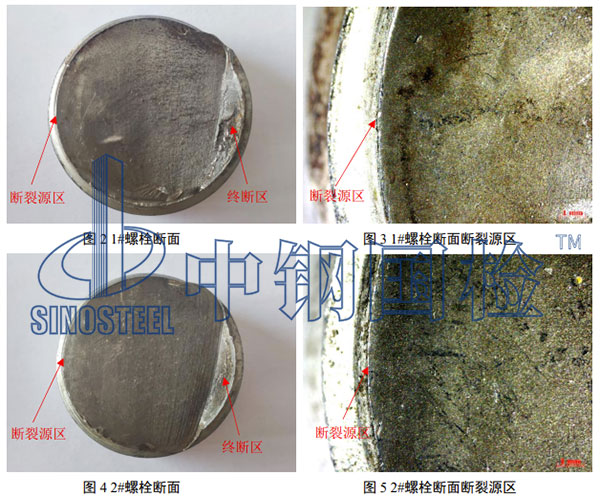

對 1#螺栓~3#螺栓斷面進行觀察，1#螺栓~3#螺栓斷面均與螺栓軸向垂直，斷口平齊， 未見明顯腐蝕。斷裂表面均存在明顯的貝紋線，根據斷口表面貝紋線的走向可以判斷，螺 栓的斷裂起始于螺紋牙底根部表面（見圖 2~圖 7）。

微觀形貌觀察：

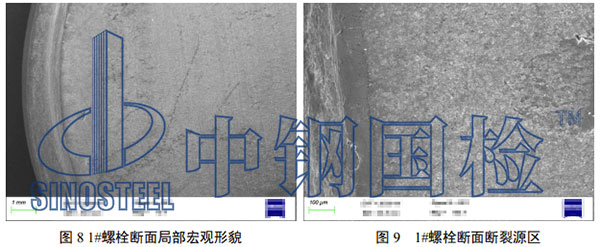

對 1#螺栓斷面進行斷口形貌、斷裂特征觀察，斷裂源區局部已磨平，未見明顯腐蝕， 擴展區可見疲勞輝紋，微觀呈準解理斷裂特征，終斷區為韌窩特征

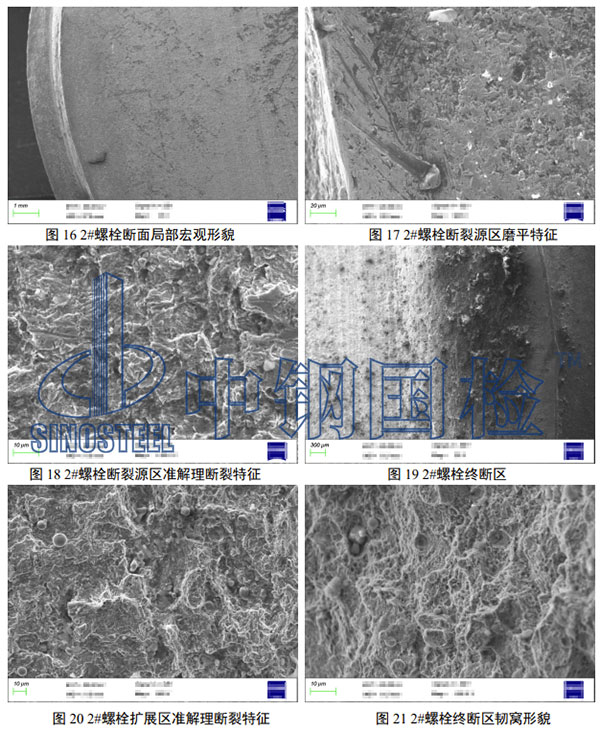

對 2#螺栓斷面進行斷口形貌、斷裂特征觀察，斷裂源區局部已磨平，未見明顯腐，蝕，擴展區可見疲勞輝紋，微觀呈準解理斷裂特征，終斷區為韌窩特征

對 3#螺栓斷面進行斷口形貌、斷裂特征觀察，斷裂源區局部已磨平，未見明顯腐 蝕，擴展區可見疲勞輝紋，微觀呈準解理斷裂特征，終斷區為韌窩特征

能譜檢驗：

在 3#螺栓斷面斷裂源區進行能譜檢驗，檢驗位置及檢驗結果。 由檢驗結果可知，螺栓斷面斷裂源區主要為 Fe、O、Cr 等元素，未見異常元素存在。

脫碳層檢驗:

在螺栓斷裂源處縱向剖開進行縱截面脫碳層檢驗，斷裂源處螺紋牙底未出現完全脫碳 層，部分脫碳層深度為 0，符合 NB/T 10214-2019 標準要求，未見異常

在螺栓非斷裂源處橫截面進行脫碳層檢驗，螺栓螺桿處未見脫碳現象

非金屬夾雜物檢驗:

對 1#~3#螺栓斷裂源區縱截面進行非金屬夾雜物檢驗，1#~3#螺栓非金屬夾雜物級別符合 NB/T 10214-2019 標準要求，未見異常。斷裂源處未見明顯夾雜物

化學成分檢驗:

對 1#~3#螺栓斷口處附近進行化學成分檢驗,1#~3#螺栓的化學成分符合 NB/T 10214-2019 標準中 42CrMo 要求，未見異常。

維氏硬度檢驗:

對 1#~3#螺栓斷面附近區域進行維氏硬度檢驗，1#~3#螺栓維氏硬度符合 NB/T 10214-2019 標準中 10.9S 等級要求，未見異常。

低倍組織檢驗:

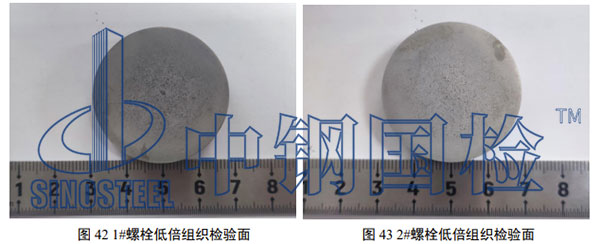

對 1#~3#螺栓近斷面處橫截面進行化學低倍組織檢驗，由檢驗結果可知，1#~3#螺栓低倍組織檢驗面均無目視可見的縮孔、氣泡、裂紋、夾雜、 翻皮、白點、晶間裂紋等缺陷，符合 NB/T 10214-2019 標準要求，未見異常。

綜合分析:

由非金屬夾雜物、脫碳層、化學成分、維氏硬度和低倍組織檢驗結果可知，螺栓的非 金屬夾雜物、脫碳層、化學成分和維氏硬度均符合NB/T 10214-2019標準要求，未見異常。 由顯微組織檢驗結果可知，斷裂螺栓斷裂源處和非斷裂源處顯微組織均為回火索氏體，未 見異常。由能譜檢驗結果可知，螺栓斷面斷裂源區主要為Fe、O、Cr等元素，未見異常元素 存在，表明螺栓未出現明顯腐蝕。

由宏觀形貌和缺陷觀察結果可知，1#螺栓~3#螺栓斷面均與螺栓軸向垂直，斷口平齊， 未見明顯腐蝕。斷裂表面均存在明顯的貝紋線，根據斷口表面貝紋線的走向可以判斷，螺 栓的斷裂起始于螺紋牙底根部表面。貝紋線通常是裂紋由于交變載荷擴展，在裂紋源和瞬 斷區之間形成像貝殼表面的圓弧線。由微觀形貌觀察結果可知，擴展區可見疲勞輝紋，微 觀呈準解理斷裂特征，終斷區為韌窩特征。疲勞輝紋通常是金屬構件在交變載荷下發生疲 勞裂紋時在斷口上留下的顯微痕跡，表明螺栓為疲勞斷裂。

結合螺栓使用工況可知：螺栓用于風機葉片與輪轂連接，在工作狀態下，螺栓內部存 在很高的拉應力，螺桿與螺紋交界處螺紋牙底根部又是應力集中的部位。風機葉片轉動時， 在拉應力、振動等交變載荷作用下，應力集中部位萌生疲勞裂紋并擴展，最終導致螺栓斷裂。

結論

1）螺栓是交變載荷作用下的疲勞斷裂；

2）螺栓的非金屬夾雜物、脫碳層、化學成分和維氏硬度均符合 NB/T 10214-2019 標準要求，未見異常。
