◆ 檢測介紹 ◆

鐵塔檢測是指通過一系列技術手段和方法，對鐵塔的結構、材料、腐蝕程度、荷載能力等方面進行全面、系統的檢查和評估。中鋼國檢是全國首批批準成立的國有性質第三方檢驗機構，擁有近40年檢驗歷史，具備CMA、CNAS、ILAC等權威資質認證，業務范圍廣泛，涵蓋金屬制品、工程原材料及構配件、公路工程、軌道交通、橋梁工程、鋼結構工程、通信鐵塔工程等多個領域。中鋼國檢以其專業的技術團隊和先進的檢測設備，為鐵塔檢測提供了強有力的技術支撐和保障。

鐵塔檢測樣品范圍

中鋼國檢提供鐵塔全面檢測服務，可進行通信鐵塔、廣播鐵塔、監測鐵塔、風力發電塔、輸電線路鐵塔、特高壓輸電線路鐵塔、高壓輸電線路鐵塔、中壓輸電線路鐵塔、低壓輸電線路鐵塔、電纜線路鐵塔、鐵路電氣化鐵塔、通信電纜支架、廣播電視塔、微波通信塔等等輸電線路鐵塔檢測

◆ 檢測項目 ◆

鐵塔檢測項目是一個綜合性的過程，旨在確保鐵塔的結構安全、電氣安全以及整體性能符合相關標準和要求。以下是鐵塔檢測的主要項目：

一、基礎檢測

塔體基礎狀況檢測：檢查塔體基礎，特別是混凝土結構是否存在外購缺陷，如裂縫、破損等。

基座螺栓檢查：查看基座螺栓有無彎曲和裂縫，確保塔基主體部分完整。

塔腳包封狀況檢查：檢查塔腳包封是否完好，防止水分侵入。

基礎沉降與環境影響：檢測塔腳基礎是否不均勻沉降，評估周圍環境對基礎的影響。

二、結構檢測

鋼材表面檢測：檢查塔體鋼材表面是否有裂縫、折疊、結疤、夾雜和重皮等缺陷。

法蘭連接檢測：檢測塔體法蘭連接處的連接狀況、法蘭貼合率及縫隙寬度。

主構件防腐檢測：檢查主構件防腐層厚度、銹蝕狀況，評估防腐層的有效性。

連接螺栓檢測：檢測主構件連接螺栓的扭緊力矩，確保連接緊固。

整體結構檢查：檢查鐵塔整體結構是否完整，包括主肢、橫擔等部位，查看是否存在開裂、變形、松動等情況。

三、電氣性能檢測

電氣設備檢測：檢查鐵塔上的電氣設備，如電力線路、照明設備、傳感器等，確保無短路、斷路、漏電等電氣故障。

接地電阻檢測：檢測塔體接地電阻，確保符合安全標準，防止雷擊等電氣災害。

四、外觀與細節檢測

外觀檢測：觀察鐵塔的外觀是否存在變形、銹蝕、脫漆等現象，以及螺栓、焊縫等部位是否完好。

爬梯與護欄檢測：檢查爬梯、護欄的連接狀況，確保安全可靠。

平臺檢測：檢測平臺高差、平臺構件連接狀況以及平臺與塔體的連接，查看是否存在工程遺留物或安全隱患。

天線與饋線檢測：檢查平臺天線、天線支架及塔體饋線的連接狀況，確保信號傳輸穩定。

五、特殊檢測

整體垂直度檢測：檢測塔體整體垂直度，評估其穩定性。

塔腳跨距與對角線檢測：檢查塔腳跨距、對角線尺寸偏差，確保結構對稱性和穩定性。

機械系統檢測（如適用）：對于配備電梯、旋轉設備等機械系統的鐵塔，還需進行機械系統的檢測，包括軸承磨損、鏈條松動、齒輪錯位等問題。

環境條件檢測：評估鐵塔周圍環境對鐵塔的影響，包括風速、雨量、雪量等極端天氣條件的監測。

六、維護保養與整改

緊固松動螺栓：檢查并緊固松動的螺栓，確保連接穩固。

補充缺失構件：補充缺失的螺栓、構件，保持結構完整。

加固與整改：對發現的問題進行加固、整改，確保鐵塔安全。

總結來說鐵塔檢測項目涵蓋了基礎、結構、電氣性能、外觀與細節、特殊檢測以及維護保養等多個方面，具體需要檢測哪些項目需要根據工程具體要求來定，有任何疑問，均可隨時咨詢中鋼國檢。

◆ 檢測標準 ◆

YD/T 5132-2021《移動通信鋼塔桅結構工程驗收規范》

GB 50026-2020《工程測量標準》

GB 50135-2019《高聳結構設計標準》

JGJ/T 23-2011《回彈法檢測混凝土抗壓強度技術規程》

DL/T 475-2017《接地裝置特性參數測量導則》

GB/T 50621-2010《鋼結構現場檢測技術標準》

GB/T 17394.1-2014《金屬材料 里氏硬度試驗 第 1 部分:試驗方法》

GB 50204-2015《混凝土結構工程施工質量驗收規范》

GB 50205-2020《鋼結構工程施工質量驗收標準》

GB/T 2694-2018《輸電線路鐵塔制造技術條件》

鐵塔檢測報告-案例

鐵塔檢測報告一般由專業第三方檢測機構出具，如老牌國家級檢測單位-中鋼國檢。中鋼國檢（國家金屬制品質量監督檢驗中心/中鋼集團鄭州金屬制品研究院股份有限公司）是全國首批批準成立的國有性質第三方檢驗機構。該機構具備CMA、CNAS、ILAC等多項權威資質，業務范圍廣泛，涵蓋金屬制品、工程原材料及構配件、公路工程、軌道交通、橋梁工程、鋼結構工程、通信鐵塔工程等多個領域。目前已經深耕行業近40年，在行業內享有良好的聲譽，很多單位指定要中鋼國檢出具的檢測報告。

中鋼國檢作為老牌第三方檢測機構，服務行業近40年，其擁有非常豐富的鐵塔安全檢測經驗，下面就是某單位委托中鋼國檢做的鐵塔安全檢測，客戶委托了35座移動通信鐵塔，委托做9項檢測項目指標，詳細內容如下：

檢測對象：移動通信鐵塔

檢測對象數量：35 座

檢測對象特征：已安裝完成，滿足檢測需求

檢測類別：委托檢測

檢測標準依據：1.DL/T 475-2017《接地裝置特性參數測量導則》；

2.GB/T 50621-2010《鋼結構現場檢測技術標準》；

3.GB 50205-2020《鋼結構工程施工質量驗收標準》；

4.GB/T 17394.1-2014《金屬材料 里氏硬度試驗 第 1 部分:試驗方法》；

5.JGJ/T 23-2011《回彈法檢測混凝土抗壓強度技術規程》；

6.YD/T 5132-2021《移動通信鋼塔桅結構工程驗收規范》；

7.GB 50204-2015《混凝土結構工程施工質量驗收規范》。

判定依據：1.GB 50204-2015《混凝土結構工程施工質量驗收規范》；

2.GB 50205-2020《鋼結構工程施工質量驗收標準》；

3.YD/T 5132-2021《移動通信鋼塔桅結構工程驗收規范》；

4.客戶要求。

檢測項目：檢測項目 1.接地電阻，2.涂層厚度，3.焊縫外觀質量，4.外觀質量，5.里氏硬度，6.混凝土強度 (回彈法)，7.幾何尺寸，8.結構垂直度，9.尺寸偏差。

工程概況：某段線路全長 260.955km，新建站房、雨棚、地道裝修、站臺鋪面及信息、電力、暖通等配套工程全線新建通信鐵塔 44 座。44 座新建通信鐵塔采用單元組合式角塔、筏板基礎，塔高分 25m、35m、40m、45m 四種高度。本次檢測共涉及已建成 35 座鐵塔。單元組合式角塔設計要求：組合式角鋼塔塔柱及連接板均采用 Q355B 鋼， 腹桿采用 Q235B，塔柱主體結構構件的連接螺栓采用 8.8 級普通螺栓，其余螺栓采用 6.8 級 螺栓。除基礎鋼骨架，所有構件均采用熱浸鍍鋅防腐處理。

檢測內容：根據通信塔類型，依據檢測標準、驗收規范、相關設計與合同要求按以下內容和范圍 進行檢測：

1、檢測鐵塔基礎混凝土強度、支承面尺寸；

2、抽檢鋼構件規格與尺寸(依據《建筑結構檢測技術標準》GB/T 50344-2019 檢測批容 量 A) ；

3、檢測構件變形、缺陷和損傷；

4、檢測平臺護欄（全數平臺護欄）；

5、檢測爬梯及護罩構件連接質量（全程爬梯及護罩）；

6、檢測塔體正交雙向整體垂直度；

7、檢測塔材、螺栓防腐涂層觀感質量，抽檢主要構件的防腐涂層厚度；

8、檢測地腳螺栓連接狀態，抽檢螺栓（10%的連接節點，且同層同種連接點不少于 3 個）連接狀態；

9、檢測螺栓絲扣外露；

10、檢測焊縫外觀質量；

11、檢測塔體接地電阻

12、鋼結構承載力分析。

檢測部分結果：

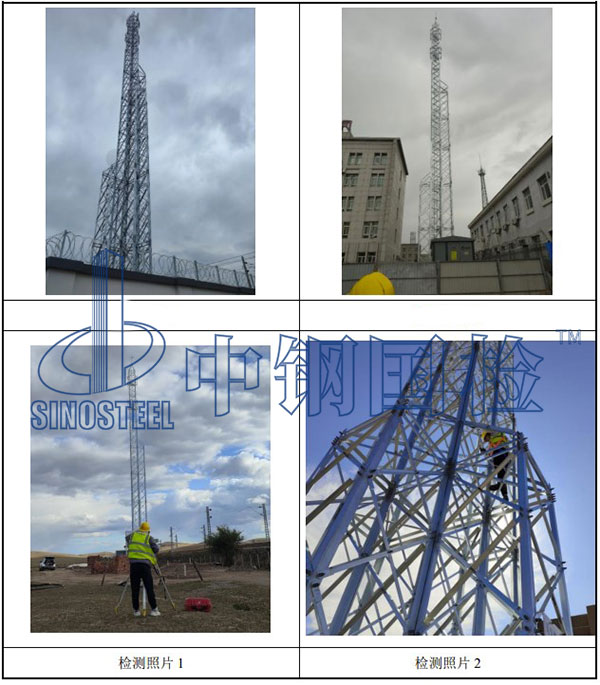

檢測部分附圖：

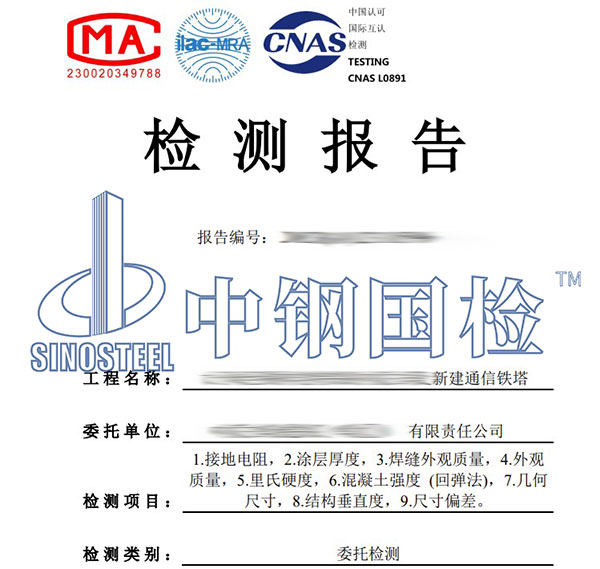

以上就是中鋼國檢根據客戶委托的樣品檢測項目結果，出具的鐵塔垂直度檢測報告，報告加蓋了CMA、CNAS等資質印章，具備法律效力，在中鋼國檢官網和國家質量監督局均線上可查，全國認可，用途廣泛。

綜上，中鋼國檢是專業第三方檢測機構，提供鐵塔全面檢測服務，并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有鐵塔或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。
