風電電纜檢測是保障風電項目安全、穩定運行的重要環節，那么風電電纜檢測方法及標準規范有哪些？有沒有權威第三方檢測中心推薦？本文將為大家詳細介紹，并附上正規電纜檢測案例。

風電電纜檢測方法

一、常規檢測方法

外觀檢查

目視檢查：查看電纜外護套是否有磨損、裂紋、變形、老化（如粉化、變色）等。

尺寸測量：使用卡尺等工具檢測電纜外徑、絕緣層厚度是否符合標準（如IEC 60228、GB/T 12706）。

電氣性能測試

絕緣電阻測試（兆歐表）：檢測導體與屏蔽層之間的絕緣電阻（通常要求≥1000 MΩ·km）。

耐壓試驗：

工頻耐壓：施加交流電壓（如2.5U? + 2 kV，持續5分鐘）測試絕緣強度。

直流耐壓：適用于高壓電纜（如±30 kV直流耐壓15分鐘）。

局部放電檢測：檢測電纜絕緣中的局部放電量（要求≤10 pC），發現微小缺陷。

導體電阻測試

使用直流電阻測試儀測量導體電阻，確保符合標準（如IEC 60228規定的導電率要求）。

二、機械性能與耐久性測試

彎曲試驗

模擬風機運行時的動態彎曲（如扭轉、搖擺），檢測電纜護套和絕緣層的疲勞壽命（參考IEC 61400-2標準）。

拉伸與壓縮測試

評估電纜在敷設或運行中承受拉力的能力（如抗拉強度≥10 MPa）。

耐磨性測試

通過摩擦試驗機模擬電纜與支架的長期摩擦，檢查護套磨損情況。

三、環境適應性測試

低溫彎曲試驗

在低溫（如-40℃）下測試電纜的柔韌性，確保寒冷環境下不開裂。

耐油/耐化學腐蝕測試

將電纜浸泡在油或酸堿溶液中，檢測護套材料是否膨脹、變質。

UV老化試驗

通過紫外加速老化設備模擬戶外長期日照的影響。

四、專項檢測技術

分布式光纖傳感（DTS/DAS）

在電纜中嵌入光纖，實時監測溫度、應變和振動，定位異常點（如局部過熱或機械損傷）。

X射線或CT掃描

非破壞性檢測內部結構缺陷（如氣泡、絕緣層分層）。

高頻局放檢測（HFCT/UHF）

捕捉高頻局部放電信號，診斷早期絕緣劣化。

五、運行中監測與維護

紅外熱成像

定期巡檢電纜接頭、終端等部位的溫度異常。

在線局放監測系統

安裝傳感器實時監測運行中的局部放電活動。

振動與聲學分析

通過加速度傳感器檢測電纜因疲勞或松動引起的異常振動。

風電電纜檢測標準規范

風電電纜檢測需遵循一系列國家標準和行業規范，以確保檢測結果的準確性和可靠性。以下是一些主要的檢測標準：

GB/T29631—2013《額定電壓1．8／3 kV及以下風力發電用耐扭曲軟電線》

GB／T33606—2017《額定電壓6～35 kV風力發電用耐扭曲軟電線》

GB/T 18380.12-2022《電纜和光纜在火焰條件下的燃燒試驗 第 12 部分：單根絕 緣電線電纜火焰垂直蔓延試驗　1 kW 預混合型火焰試驗方法》;

GB/T 18380.13-2022《電纜和光纜在火焰條件下的燃燒試驗 第 13 部分：單根絕 緣電線電纜火焰垂直蔓延試驗　測定燃燒的滴落（物）/微粒的試驗方法》;

GB/T 3956-2008《電纜的導體》等

第三方檢測機構-中鋼國檢

中鋼國檢是一家專業的第三方檢測機構，專注于風電工程及電纜檢測領域。其優勢體現在以下幾個方面：

權威資質

中鋼國檢擁有CMA、CNAS等多項資質認證，出具的檢測報告具有法律效力，被全國認可。

先進設備與技術

中鋼國檢配備了先進的檢測設備，如2500KN大噸位松弛試驗機、動態壓剪試驗機等，能夠滿足各種復雜環境下的檢測需求。

全面檢測服務

中鋼國檢提供從原材料檢測到成品測試的全流程服務，涵蓋導體電阻、絕緣厚度、機械性能等多個方面。

快速高效的服務流程

中鋼國檢一般在3-7個工作日內出具檢測報告，并提供郵寄送檢、上門取樣等多種便捷服務。

豐富的行業經驗

中鋼國檢在風電電纜檢測領域已有近40年的經驗，參與了多個大型風電項目的檢測工作，并積累了豐富的實踐經驗。

電纜檢測報告-案例

中鋼國檢作為老牌第三方檢測中心，深耕行業40年，其擁有非常豐富的電纜檢測經驗，下面是某單位委托中鋼國檢做的電力電纜檢測，客戶送檢了10米樣品，共委托了7項檢測項目指標，詳細內容如下：

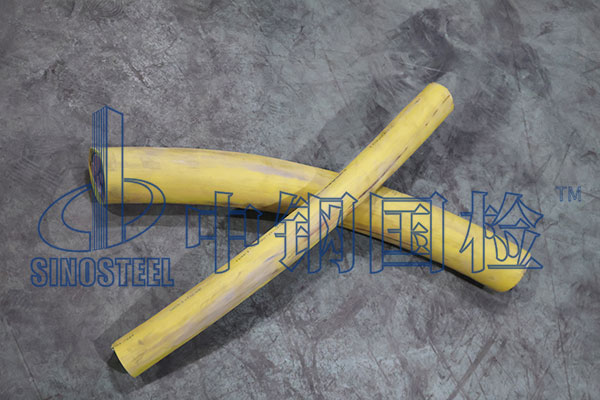

樣品名稱：電力電纜

規格型號：YJV22-8.7/15kV-3×95

樣品數量：10 米

代表數量：800 米

檢測依據：1.GB/T 18380.12-2022《電纜和光纜在火焰條件下的燃燒試驗 第 12 部分：單根絕 緣電線電纜火焰垂直蔓延試驗　1 kW 預混合型火焰試驗方法》;

2.GB/T 18380.13-2022《電纜和光纜在火焰條件下的燃燒試驗 第 13 部分：單根絕 緣電線電纜火焰垂直蔓延試驗　測定燃燒的滴落（物）/微粒的試驗方法》;

3.GB/T 12706.2-2020《額定電壓 1 kV(Um=1.2 kV)到 35 kV(Um=40.5 kV)擠包絕緣 電力電纜及附件 第 2 部分：額定電壓 6 kV(Um=7.2kV)到 30 kV(Um=36 kV)電纜》。

判定依據：1.GB/T 12706.2-2020《額定電壓 1 kV(Um=1.2 kV)到 35 kV(Um=40.5 kV)擠包絕緣 電力電纜及附件 第 2 部分：額定電壓 6 kV(Um=7.2kV)到 30 kV(Um=36 kV)電纜》； 2.技術要求。

檢測項目：1.單根阻燃性能：炭化距離，2.單根阻燃性能：燃燒滴落物，3.導體電阻，4.護套厚 度，5.外護套耐壓試驗，6.外徑測量，7.絕緣厚度。

檢測結論：送檢樣品所檢項目中外徑測量只給實測結果不判定，其余檢測項目符合GB/T 12706.2-2020 標準及技術要求。

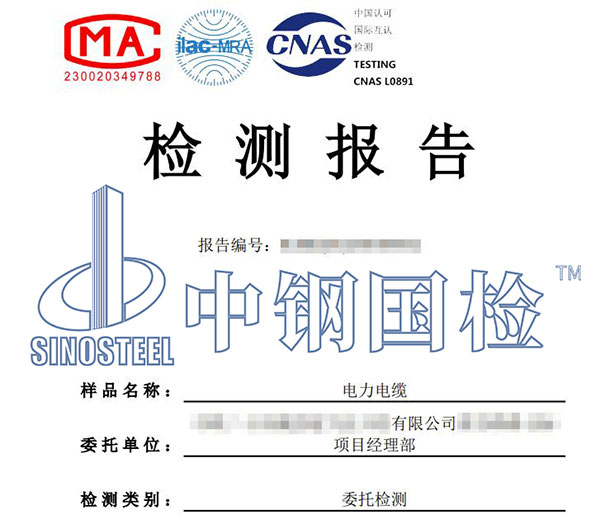

以上就是中鋼國檢根據客戶委托的樣品檢測項目結果，出具的電力電纜檢測報告，報告加蓋了CMA、CNAS等資質印章，具備法律效力，在中鋼國檢官網和國家質量監督局均線上可查，全國認可，用途廣泛。

綜上，風電電纜檢測是保障風電項目安全運行的關鍵環節。中鋼國檢是專業第三方檢測機構，提供電纜全面檢測服務，包括風電電纜檢測，并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有風電電纜或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。

　　以上《風電電纜檢測方法 風電電纜檢測標準規范》內容由中鋼國檢張工整理，檢測事宜請聯系工程師。
