隨著工業和建筑業的快速發展，金屬結構在各種領域中的應用越來越廣泛，如航空航天、石油化工、交通運輸?shù)?。金屬結構在使用過程中會受到各種損傷，如裂紋、焊接缺陷等，這些損傷若不及時發現和處理，會對結構的安全性和穩定性產生嚴重影響。因此，金屬結構探傷檢測顯得尤為重要。那么金屬結構探傷檢測方法有哪些？如何獲取權威的金屬結構探傷檢測報告？本文將為大家詳細講解。

金屬結構探傷檢測方法

射線探傷檢測

射線探傷是一種常用的內部缺陷檢測方法，適用于檢測金屬結構內部的裂紋、氣孔和夾雜物等缺陷。常用的射線探傷方法包括X射線檢測和γ射線檢測，通過射線在金屬結構中的透射和吸收來獲取缺陷的影像，從而評估缺陷的大小和性質。

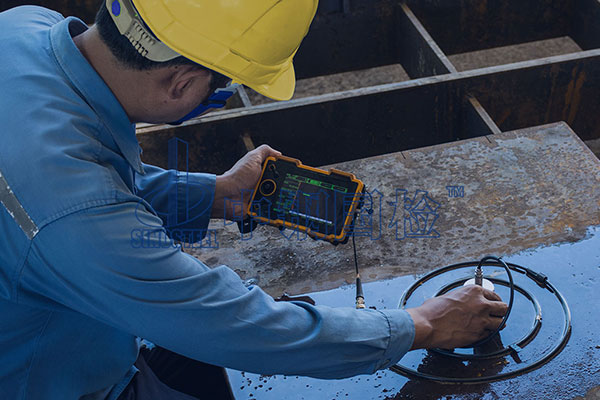

超聲波法

超聲波探傷是一種常用的無損檢測方法，通過超聲波在材料中的傳播和反射來檢測材料內部的缺陷。超聲波探傷可以檢測出金屬結構中的裂紋、氣孔、夾雜物等缺陷，并通過分析超聲波信號的幅值、時間和形態等參數來評估缺陷的大小和性質。該方法的優點是設備成本較低，操作方便，但缺點是需要有經驗的操作人員才能準確判斷缺陷的位置和大小。超聲波法適用于檢測金屬結構內部的裂紋、氣孔、疏松等缺陷。

磁粉法

磁粉法是一種利用磁粉在金屬結構表面形成磁粉鏈來檢測其表面裂紋的方法。該方法是將金屬結構置于強磁場中，使表面產生磁化，然后撒上磁粉，通過觀察磁粉的分布情況來判斷是否存在裂紋。該方法的優點是操作簡單，能夠直觀地觀察到裂紋的位置和形狀，但缺點是對表面裂紋的檢測效果較好，對內部缺陷的檢測效果較差。磁粉法適用于檢測金屬結構表面的裂紋、折疊、夾層等缺陷。該方法的操作簡單直觀，適用于對表面質量要求較高的場合，如壓力容器、管道等。

磁場探傷檢測

磁場探傷是一種常用的檢測金屬結構中磁性材料的方法，適用于檢測金屬結構中的裂紋、疲勞損傷和應力集中區域等問題。通過在金屬結構上施加磁場，當磁性材料中存在缺陷時，會引起磁場的畸變，通過檢測磁場的變化來判斷缺陷的存在和性質。

熱紅外探測

熱紅外探測是一種基于熱輻射原理的探傷方法，適用于檢測金屬結構中的熱異常問題。通過紅外熱像儀對金屬結構進行掃描，可以觀察到金屬結構表面的溫度分布情況，從而發現可能存在的熱異常問題。

金屬結構探傷檢測方法多種多樣，可以根據具體的檢測需求和條件選擇合適的方法進行檢測。這些探傷方法的應用可以有效地發現金屬結構中的缺陷和問題，提高工程結構的安全性和可靠性。

金屬結構探傷檢測報告

金屬結構探傷檢測報告一般需要專業第三方檢測機構出具，如老牌國企檢測單位中鋼國檢，是質檢總局首批批準成立的第三方公正性技術檢驗機構，于1985年經由質量技術監督局批準設立金屬制品質量監督檢驗中心，其在金屬檢測方面十分權威?，F(xiàn)擁有檢測資質認定授權證書CAL、檢驗機構資質認定證書CMA、實驗室認可證書CNAS、國際實驗室認可合作組織ILAC、橋隧專項、特種設備檢驗檢測資質、安全生產檢測檢驗機構資質等證書。目前已經深耕行業近40年，在行業內享有良好的聲譽，很多單位指定要中鋼國檢出具的檢測報告。

作為老牌檢測單位，服務行業近40年，中鋼國檢擁有非常豐富的金屬結構探傷檢測經驗，下面就是某單位委托中鋼國檢做的金屬檢測，客戶送檢了1塊鋼板，代表了22.216噸，共委托了9項檢測項目，其中就包括探傷檢測，采用了超聲波探傷方法，詳細內容如下：

工程部位：鋼箱梁

樣品名稱：鋼板

來樣方式：郵寄

規格型號：80㎜

樣品數量：1塊

代表數量：22.216t

檢測類別：委托檢測

檢測標準依據：

1.GB/T 228.1-2021《金屬材料拉伸試驗第1部分:室溫試驗方法》；

2.GB/T 232-2010《金屬材料彎曲試驗方法》;

3.GB/T 229-2020《金屬材料夏比擺錘沖擊試驗方法》；

4.GB/T 714-2015《橋梁用結構鋼》；

5.GB/T 5313-2010《厚度方向性能鋼板》；

6.GB/T 4336-2016《碳素鋼和中低合金鋼多元素含量的測定火花放電原子發射光譜法(常規法)》；

7.GB/T 20125-2006《低合金鋼多元素含量的測定電感耦合等離子體原子發射光譜法》;

8.GB/T 20124-2006《鋼鐵氮含量的測定惰性氣體熔融熱導法(常規方法)》；

9.GB/T 2970-2016《厚鋼板超聲檢測方法》。

判定依據：GB/T 714-2015《橋梁用結構鋼》

檢測項目：1.抗拉強度，2.下屈服強度，3.斷后伸長率，4.彎曲性能，5.沖擊吸收能量，6.表面質量，7.Z向鋼厚度方向斷面收縮率，8.化學成分: C、Si、Mn、P、S、Als、Cr、Ni、Cu、N，9.超聲波探傷。

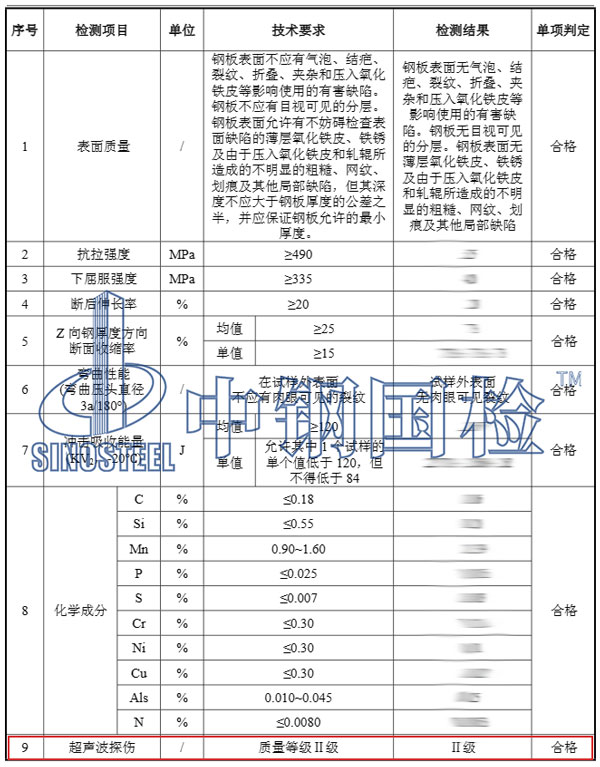

檢測項目結果：

檢測結論：送檢樣品所檢項目符合GB/T 714-2015標準要求。

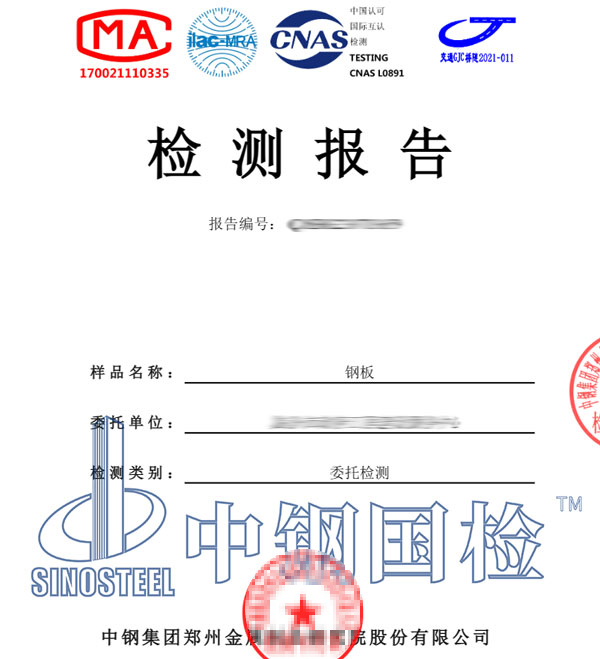

以上就是中鋼國檢根據客戶委托的樣品檢測項目結果，出具的金屬結構探傷檢測報告，報告加蓋了相關資質印章，具備法律效力，在中鋼國檢官網和國家質量監督總局均線上可查，全國認可，用途廣泛。

綜上，中鋼國檢是專業第三方檢測機構，提供金屬全面檢測服務，熟練掌握金屬結構探傷檢測方法和技術，并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有金屬結構探傷或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。

　　以上《金屬結構探傷檢測方法 金屬結構探傷檢測報告》內容由中鋼國檢張工整理，檢測事宜請聯系工程師。
