風電塔筒的垂直度直接關系到風電機組的穩定性、運行效率以及長期安全性。因此，風電塔筒的垂直度檢測在風電項目的施工和驗收過程中至關重要。那么風電塔筒垂直度檢測方法及標準有哪些？風電塔筒檢測找哪個第三方檢測機構比較權威？如何獲取全國認可的風電塔筒垂直度CMA、CNAS檢測報告？本文將為大家詳細介紹，并附上正規風電塔筒垂直度檢測案例。

風電塔筒垂直度檢測方法

風電塔筒的垂直度檢測，旨在確保塔筒安裝時處于理想的垂直狀態，以避免由于塔筒的傾斜而造成的力學應力集中、風機運行不穩定等問題。常見的風電塔筒垂直度檢測方法有以下幾種：

1. 全站儀法

全站儀是一種現代化的精密測量工具，廣泛用于建筑和工程領域的空間定位與測量。在風電塔筒垂直度檢測中，通過全站儀測量塔筒多個點的水平和垂直位置，計算塔筒的垂直度偏差。具體步驟包括：

將全站儀設定在距離塔筒一定距離的地面測量點，使用儀器測量塔筒不同高度處的水平偏移。

根據測得的數據，分析塔筒的整體垂直度。

全站儀法具有高精度、高效率的優點，能夠精確計算出塔筒偏離垂直線的程度，并能提供高度信息，適合于大規模風電項目中的垂直度檢測。

2. 激光垂直度測量法

激光垂直度測量法利用激光傳感器或激光指示器來精確測量塔筒的垂直度。這種方法通常包括：

安裝激光指示器在塔筒的基座位置，激光束垂直指向塔筒頂部。

激光束的偏移量代表了塔筒的垂直度偏差，測量結果可以直接顯示在監控系統中，便于實時調整塔筒位置。

激光垂直度測量法具有高精度、快速、無接觸等特點，尤其適合于對大范圍、高精度要求的風電塔筒進行檢測。

3. 水準儀法

水準儀是一種傳統且可靠的測量工具，可以通過水平儀或自動水平儀對塔筒不同高度的水平方向進行測量，從而判斷塔筒的垂直度。該方法通過比較水準儀讀數的變化，計算出塔筒的偏離角度。這種方法通常應用于現場環境不允許使用電子測量設備時。

水準儀法優點是設備簡單，操作方便，但相對于其他現代化測量方法，其測量精度較低，適用于垂直度誤差較小或需要大致判斷的場景。

4. 偏移量測量法

偏移量測量法是通過測量塔筒的基座與頂部點之間的水平位移來判斷垂直度。通常在塔筒不同的高度進行一系列的點位測量，最后根據測量結果計算出塔筒的垂直度誤差。測量的精度依賴于測量工具和現場條件。

該方法常用于塔筒安裝初期或需要大致估算垂直度誤差的場合。

風電塔筒垂直度檢測標準

GB 50026-2020《工程測量標準》：該標準規定了建筑工程測量的基本要求和方法，包括傾斜觀測的精度要求、觀測點的設置、測量?jī)x器的選用等。風電塔筒作為高聳建筑結構，其垂直度檢測可參照此標準中的相關內容，以確保測量結果的準確性和可靠性。

NB/T 10311-2019《陸上風電場工程風電機組基礎設計規范》：明確規定了風電塔筒垂直度的允許偏差范圍等具體指標，一般要求塔筒垂直度偏差不超過 5‰。這是判斷塔筒垂直度是否合格的重要依據，確保塔筒的垂直度滿足風電機組安全穩定運行的要求。

風電塔筒檢測機構 —— 中鋼國檢

資質與實力：中鋼國檢是國家質檢總局首批批準成立的第三方公正性技術檢驗機構，擁有 CMA、CAL、CNAS、ILAC 等多項資質證書，其檢測報告具備法律效力，在全國范圍內得到廣泛認可。在風電工程檢測方面，具備豐富的經驗和專業的技術團隊，可對風電塔筒進行全面、準確的檢測。

檢測服務：能夠提供現場檢測服務，根據客戶需求，可在風電場現場對塔筒進行垂直度檢測，及時獲取準確的數據。中鋼國檢還可根據不同的檢測項目和客戶要求，制定個性化的檢測方案，滿足多樣化的檢測需求。同時，支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般 3-7 天即可出具正規檢測報告。

檢測設備：配備了先進的檢測儀器設備，如高精度的激光準直儀、全站儀、激光跟蹤儀等，為風電塔筒垂直度檢測提供了可靠的硬件支持，確保檢測數據的準確性和可靠性。

服務優勢：在全國各地設有 34 個辦事處，覆蓋全國各省份，能獨立進行業務洽談、現場取樣、現場檢測，方便客戶送檢。中鋼國檢服務行業40 年，在行業內享有良好的聲譽，很多單位指定要中鋼國檢出具的檢測報告。

風電塔筒垂直度檢測報告-案例

中鋼國檢作為老牌第三方檢測機構，深耕行業40年，其擁有非常豐富的風電塔筒垂直度檢測，下面是某單位委托中鋼國檢做的風電塔筒檢測，檢測數量有7臺，委托做垂直度檢測，詳細內容如下：

工程部位：某風電項目

檢測對象：風電塔筒

檢測對象數量：7 臺

檢測標準依據：GB 50026-2020《工程測量標準》。

檢測項目：1.豎直度。

主要儀器設備：Leica 全站儀(檢 H726)。

檢測項目結果：

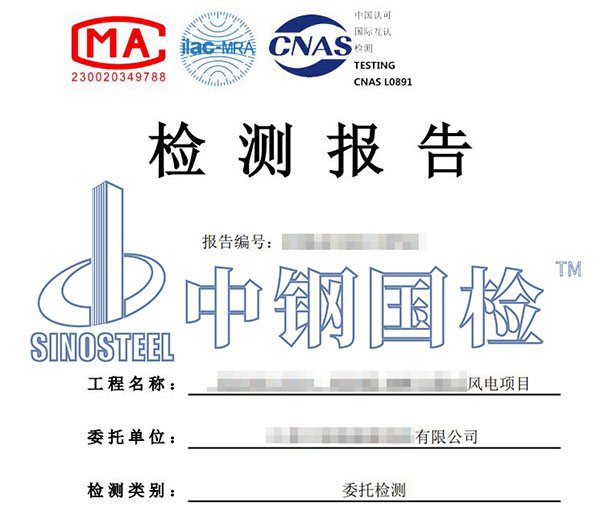

以上就是中鋼國檢根據客戶委托的樣品檢測項目結果，出具的風電塔筒垂直度檢測報告，報告加蓋了CMA、CNAS等資質印章，具備法律效力，在中鋼國檢官網和國家質量監督局均線上可查，全國認可，用途廣泛。

綜上，中鋼國檢是專業第三方檢測機構，提供風電塔筒全面檢測服務，包括垂直度檢測指標，并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有風電塔筒垂直度或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。

　　以上《風電塔筒垂直度檢測方法及標準》內容由中鋼國檢張工整理，檢測事宜請聯系工程師。
